TC18鈦合金的名義成分為Ti-5Al-5Mo-5V-1Cr-1Fe，作為一種十分重要的金屬材料，其在航空航天、石 油化工以及汽車工業等較多領域均有廣泛的應用［1-2］。由于TC18鈦合金中包含較多的β類穩定元素（Mo 、V），故可對其進行熱處理強化，通過合理的熱處理工藝提高合金的力學性能［3-4］。

目前，已有大量的學者對TC18鈦合金進行了研究。其中，牟芃威等［5］研究了固溶和時效溫度對鑄態 TC18合金組織性能的影響，結果表明：鑄態TC18合金經固溶后組織中初生α相發生粗化并形成過飽和固溶體 ，隨著固溶溫度的升高，合金強度和硬度不斷下降。再經時效處理后，合金強度與硬度有所增加，這是因為 時效析出次生α相，其硬度高于β基體，致使硬度提升。且次生α相能夠阻礙變形過程中的位錯運動，從而 提高合金強度。隨著時效溫度升高，次生α相的數量減少，導致合金硬度降低，但強度變化較小。辛宏靖等 ［6］研究了初生α相含量對TC18鈦合金時效組織及力學性能的影響，結果表明：經低溫固溶處理后，組織 中初生α相含量較高，抑制了次生α片層在時效過程中的析出，致使合金強度較低，塑性較高；而經高溫固 溶處理后，組織中初生α相含量減少，大量次生α相在時效過程中析出，提高了合金強度，并導致塑性有所 降低。陳素明等［7］研究了退火工藝對增材制造TC18鈦合金力學性能和微觀組織的影響，結果表明：退火 溫度為600℃時，合金的強度與塑性達到最佳匹配，隨著退火溫度的不斷升高，組織中β晶內的針狀α相開 始粗化，合金強度降低，而塑性提高。

綜上所述，目前對TC18鈦合金的熱處理研究大多數以固溶時效以及退火工藝為主，并且力學性能測試以 強度與塑性等拉伸性能為主，對其他熱處理工藝以及力學性能研究較少。故本文針對TC18鈦合金采用不同溫 度熱處理后進行爐冷的方法，研究不同熱處理溫度對TC18鈦合金微觀組織與沖擊性能的影響。通過實驗數據 以及理論分析探索該合金的應用價值，為相關領域的研究和應用提供相應參考。

1、試驗材料與方法

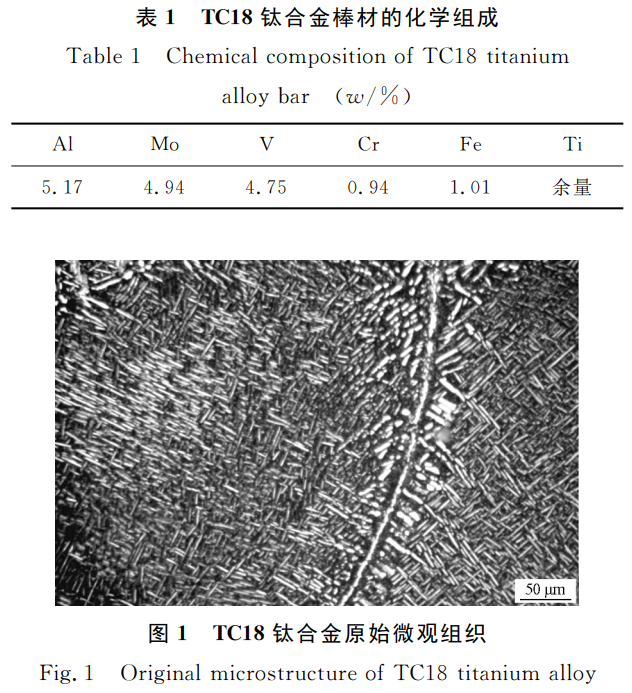

選用經自由鍛造機多火次鍛造加工而成的TC18鈦合金棒材作為試驗材料，成品棒材規格為φ200ｍｍ， 其化學元素含量使用電感耦合等離子體發射光譜儀進行測試，結果如表1所示。采用光學顯微鏡分析合金試樣的微觀組織，結果如圖1所示。

從圖1中可以發現，該合金原始組織主要由大量的α相以及β轉變組織構成，并發現明顯的晶界α相， 組織中α相的形貌以大量細小條狀為主，長短不一且在基體上交錯分布。

使用連續升溫金相法對TC18鈦合金試樣進行相變點測試，測得試驗合金的β轉變溫度為893℃。將TC18 鈦合金棒材進行切割加工，隨后根據β轉變溫度設置不同的溫度（835、855、875、895℃）對合金進行熱 處理，加熱設備為CWF12／65（1200）型馬弗爐，升溫速度為15℃/min，升至設定溫度后保溫2ｈ，待保 溫結束后，采用爐冷的方式進行冷卻。對冷卻后的試樣進行微觀組織觀察及抗沖擊性能測試。為保證試驗嚴 謹性，合金微觀組織取樣位置為沖擊試樣尾部，沖擊試樣沿棒材的縱向位置取樣。

在沖擊試樣測試中，每組采用3個試樣進行測試，最后取3個結果的平均值作為試驗結果。此外，使用Ｏ ＬＹＭＰＵＳ型光學顯微鏡分析試樣的金相組織，使用ＪＣＭ700型掃描電子顯微鏡觀察高倍組織以及拉伸 斷口微觀形貌，使用Ｅｍｐｙｒｅａｎ型Ｘ射線衍射儀分析試樣的物相，使用ＬＦ5255型沖擊試驗機進行沖 擊性能測試。

2、結果與討論

2.1　微觀組織

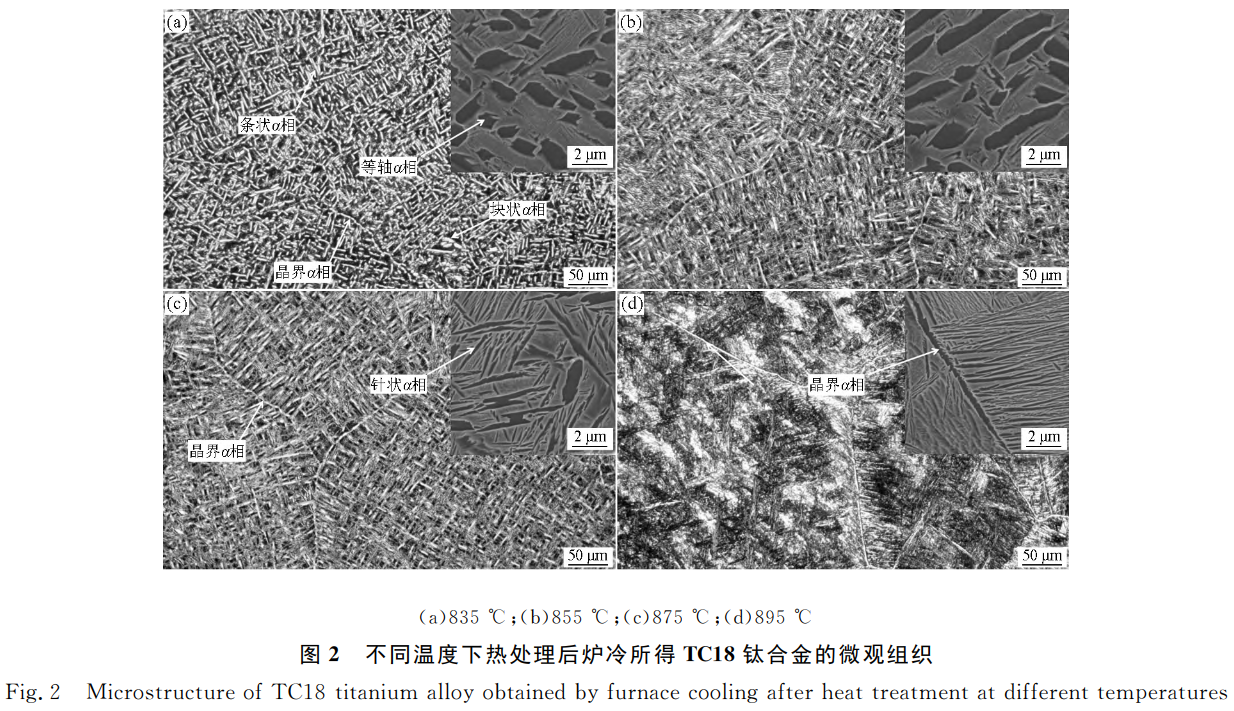

圖2為經不同溫度熱處理后爐冷所得TC18鈦合金的微觀組織。與原始棒材相比，不同熱處理溫度所得 TC18鈦合金中α相尺寸大小、分布情況以及形貌均發生了不同程度的變化。當熱處理溫度為835℃（圖2（ａ ））時，合金微觀組織主要由細小條狀α相、部分等軸α相、β轉變組織以及個別較大的塊狀α相構成，且 α相尺寸明顯增大。當熱處理溫度升高至855℃（圖2（ｂ））時，組織中仍存在一定數量的大塊狀α相及長 條狀α相。隨著熱處理溫度進一步升高至875℃（圖2（ｃ）），大塊狀α相減少，長條狀α相變得更加細 小，并

有細小的針狀α相出現。

當熱處理溫度升至895℃（圖2（ｄ））后，溫度已經達到β單相區溫度，組織中分布大量的針狀α相， 且晶界α相附近針狀α相數量更多，而條狀α相與等軸α相完全消失。

由于爐冷過程中合金冷卻速率相比于水冷等其他冷卻方式較慢，合金中的原子在冷卻時有足夠的時間擴 散，因而組織中的α相形核和長大更加容易發生［8］。當熱處理溫度較低（835、855℃）時，為α相和β 相兩相區溫度，組織中α相未完全轉變?yōu)棣孪啵瑺t冷過程中組織內α相與β相的元素會進行再分布，爐冷前 合金的組織中已存在部分α相，爐冷過程中新的α相析出，且其形核位置通常在β晶界及原α相界面，新析 出的α相與組織中未發生轉變的α相融為一體，最后聚集成塊，從而導致α相較原始微觀組織中的α相有明 顯增大。熱處理溫度較高（875、895℃）時，條狀α相逐漸變得細小，這是由于該溫度已逐步到達β單相 區溫度，升溫過程中，組織中α相逐漸轉變?yōu)棣孪啵料喟l(fā)生溶解，且其溶解順序與原始組織中α相的析出 順序相反，首先最薄最細的α相開始溶解，隨后尺寸較厚較大的α相逐漸溶解，經爐冷處理后，組織中的α 相以新析出α相為主，故導致其尺寸減小［9］。

2.2　物相組成

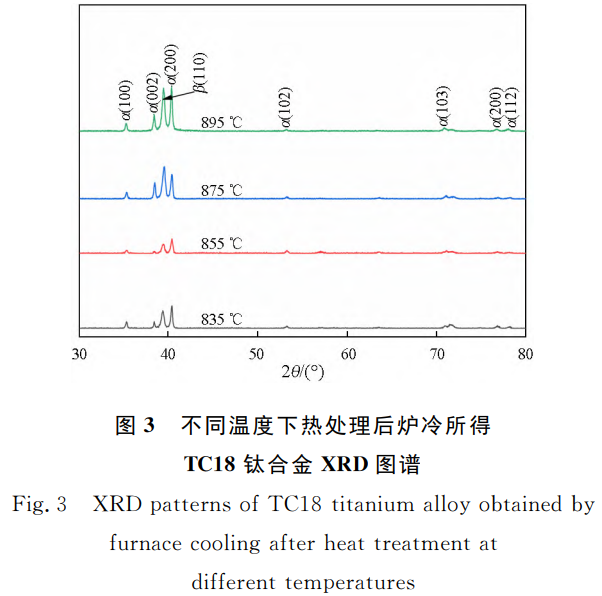

圖3為經不同溫度熱處理后爐冷所得TC18鈦合金的ＸＲＤ衍射圖譜。熱處理后的合金組織在冷卻過程中 會發生β→α相轉變。通常情況下，β相會轉變?yōu)棣痢湎唷ⅵ痢逑嗉唉料啵渲笑痢湎嗯cα″相是通過切變 方式進行轉變，而α相是通過擴散方式進行轉變。

影響轉變方式的主要因素為過冷度，當冷卻速率較快時，產生的過冷度較大，β相會轉變?yōu)棣痢湎嗷颚? ″相；而當冷卻速率較慢時，產生的過冷度較小，β相則會轉變?yōu)棣料啵?2-13］。由于本試驗的冷卻方式 為爐冷，冷卻速度慢，即β相將轉變?yōu)棣料唷Ｓ蓤D3可知，經不同溫度熱處理并爐冷后，合金的衍射峰主要 由α相與β相構成。同時發現，當熱處理溫度不同時，α相與β相的衍射峰強度有所區別，隨著溫度升高， β相的（110）晶面、α相的（002）、（200）晶面的特征衍射峰強度呈上升趨勢，而其余晶面的特征衍射 峰強度變化較小。β相衍射峰強度增加是由于熱處理溫度升高，組織中α→β相轉變更為完全，即形成的β 相含量更高，故其衍射峰強度增加。此外，隨著熱處理溫度升高，β轉變組織的Mo元素與V元素有所降低， 而Al元素含量卻隨著熱處理溫度的升高而增加，Al元素作為α相穩定元素，其含量的改變會影響α相的晶格 常數，從而使得部分α相的衍射峰強度增大，即不同的熱處理溫度會引發組織中元素產生再分配現象，從而 影響部分α相衍射峰的強度［14-15］。

2.3　沖擊性能

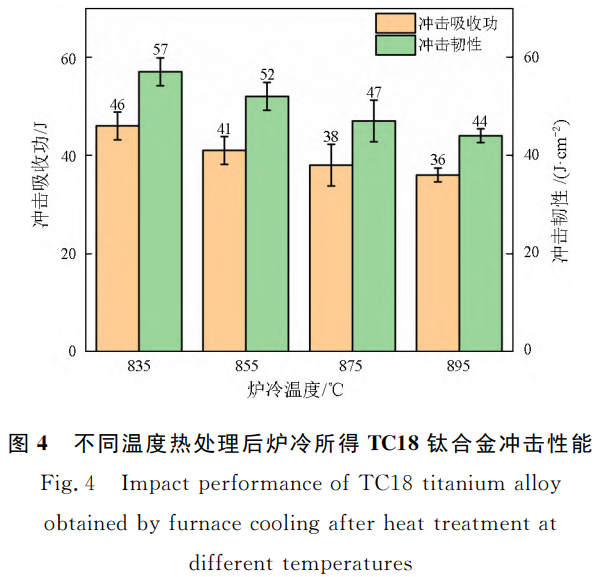

材料的沖擊性能主要是由兩方面所構成，即沖擊吸收功及沖擊韌性。其中，合金的沖擊吸收功是指合金 在裂紋開動以及裂紋擴展過程中消耗的能量，其本質是合金阻礙裂紋開動以及裂紋擴展的能力［16-17］； 沖擊韌性值為沖擊吸收功與試樣標準斷面面積之商，沖擊韌性是指材料在沖擊載荷作用下吸收彈性變形功、 塑性變形功以及裂紋擴展撕裂功的能力，其中塑性變形功以及裂紋擴展撕裂功是主要影響因素。圖4所示為 經不同熱處理溫度處理后爐冷所得TC18鈦合金的沖擊吸收功以及沖擊韌性值。由圖4可知，合金的沖擊吸收 功與沖擊韌性二者成正比例關系，即沖擊吸收功越大，合金的沖擊韌性越高。經對比發現，合金經不同溫度 熱處理過后，其沖擊性能隨著熱處理溫度的升高而逐漸降低，當熱處理溫度由835℃提高至895℃時，合金的 沖擊吸收功由46Ｊ下降至36Ｊ，沖擊韌性則由57J/cm²下降至44J/cm²。

結合圖2可知，當熱處理溫度較低時，組織析出α相的含量較多且尺寸較大，此時組織具備較好的協調 性，在裂紋開動過程中能夠形成較大的塑性變形區，從而吸收較多的能量；在裂紋擴展方面，因為此時組織 中等軸狀和條狀的α相含量較高，裂紋在擴展過程中會延α相的晶界或穿過α相擴展，整體擴展路徑較為平 順。當熱處理溫度較高時，組織主要由大量細小針狀次生α相構成，沖擊試樣在變形過程中，組織中容易形 成釘扎作用，增加位錯運動的阻力，使得裂紋開動過程中形成的塑性變形區面積較小，吸收能量較少；在裂 紋擴展方面，因為組織中α相含量降低，這將增大裂紋擴展路徑的曲折性，增加裂紋的長度，且大量細小的 針狀次生α相還會對裂紋尖端應力場起到一定的分散效果，即增加裂紋擴展過程中消耗的能量。

綜上所述，在熱處理溫度升高的過程中，TC18鈦合金在裂紋開動過程中吸收的能量逐漸減少，而在裂紋 擴展過程中吸收的能量則逐漸增多。相關研究［18-19］表明，裂紋在開動過程中吸收的能量為主要能量， 而裂紋在擴展過程中吸收的能量為次要能量，因此隨著熱處理溫度不斷升高，TC18鈦合金的沖擊性能逐漸降 低。

2.4　沖擊斷口微觀形貌

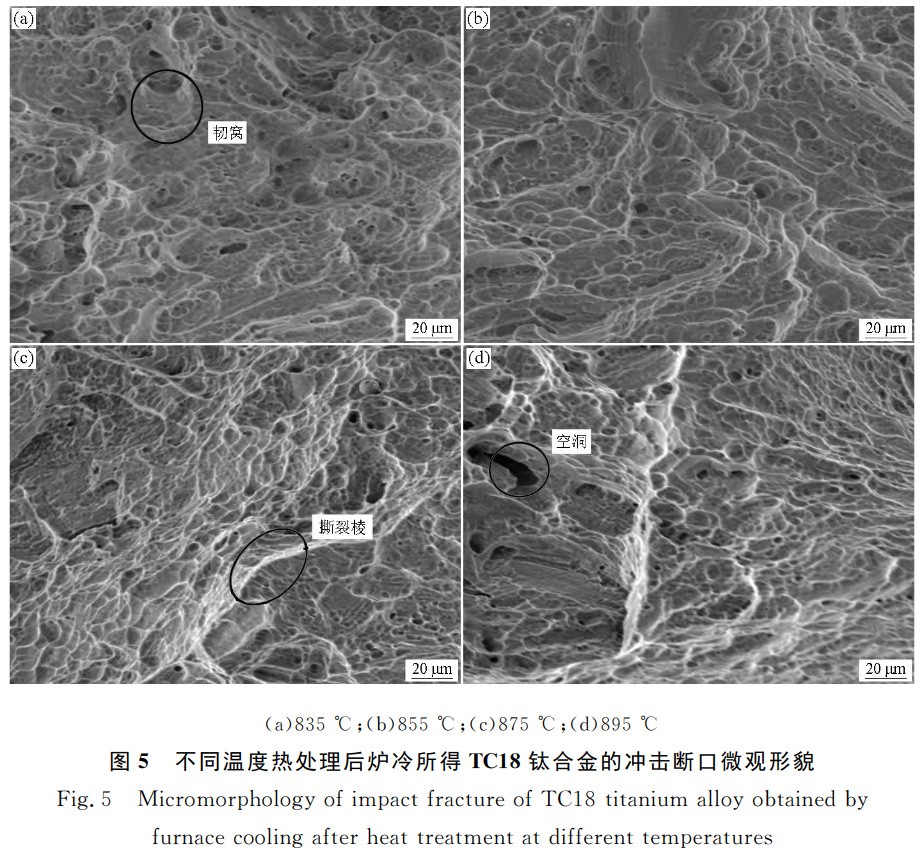

圖5為經不同溫度熱處理后爐冷所得TC18鈦合金的沖擊斷口微觀形貌。當熱處理溫度較低時（圖5（ａ） 、圖5（ｂ）），沖擊斷口形貌以韌窩為主，韌窩尺寸較大，且在大韌窩中含有大量小韌窩，說明該組織較 為均勻，具有較弱的抗裂紋擴展能力，擴展所需的條件容易滿足。裂紋在組織內進行擴展時，不僅可以沿α ／β晶界的交界處進行擴展，還可穿過晶粒進行擴展，其擴展路徑較平直，且分支較少，使得裂紋擴展路徑 平坦且路程較短，表明合金沖擊性能良好［20］。韌窩尺寸較大是因為合金在爐冷過程中，組織中發生回復 與再結晶，使滑移系統增加，進而提高了合金韌性。

隨著熱處理溫度升高至875℃（圖5（ｃ）），斷口韌窩尺寸變小，并有撕裂棱出現，這表明合金強度 增加且韌性有所降低。當熱處理溫度升高至β單相區后（圖5（ｄ）），斷口中除明顯的韌窩以及撕裂棱形 貌外，空洞尺寸有所增加，這是因為組織中含有大量針狀α相，當裂紋的尖端進行擴展時會經過針狀α相， 由于針狀α相本身硬度較高，抵抗裂紋繼續擴展的能力得以增強，裂紋產生繞彎偏轉，擴展方向沿著α／β 晶界交界處進行，從而在此區域形成空洞，若繼續施加外力作用，微孔會聚合為二次裂紋來協調裂紋進行擴 展。

3、結論

1）TC18鈦合金經不同溫度熱處理并爐冷冷卻后，組織中均存在α相和β相，α相尺寸大小、分布情況 以及相貌均有不同程度變化。隨著熱處理溫度的升高，部分α相和β相的衍射峰強度增大，組織中大塊狀α 相消失、長條狀α相更加細小，并析出較多細小的針狀α相。

2）合金沖擊性能隨著熱處理溫度的升高而逐漸降低，當熱處理溫度由835℃升高至895℃，合金的沖擊 吸收功由46Ｊ降至36Ｊ，沖擊韌性由57J/cm²降至44J/cm²。

3）當熱處理溫度較低（835、855℃）時，合金的沖擊斷口微觀形貌主要以韌窩為主，韌窩尺寸較大， 且在大韌窩中含有大量小韌窩。當熱處理溫度較高（875、895℃）時，斷口中韌窩尺寸變小，并有撕裂棱 出現，且空洞尺寸有所增加。

參考文獻：

［1］陳　雷，張禹森，張啟飛，等．TC18鈦合金模鍛件低倍組織分層機理及預測［Ｊ］．中國有色金 屬學報，2023，33（2）：343-352．

［2］熊智豪，李志尚，楊　平，等．大規格TC18鈦合金棒材多火次鍛造中β相織構演變規律［Ｊ］． 鈦工業進展，2021，38（6）：6-11．

［3］李志尚，陳立全，楊　平，等．TC18鈦合金棒材鍛造時拔長過程織構模擬［Ｊ］．塑性工程學報 ，2021，28（9）：94-102．

［4］張　穎，胡生雙，鄭　超，等．雙重退火對激光增材制造TC18鈦合金組織和性能的影響［Ｊ］． 特種鑄造及有色合金，2021，41（8）：1　006-1　009．

［5］牟芃威，呂書鋒，杜趙新．固溶和時效溫度對鑄態TC18合金組織性能的影響［Ｊ］．鋼鐵釩鈦， 2023，44（2）：61-66．

［6］辛宏靖，廖敏茜，王瀟漢，等．初生α相含量對TC18時效組織及力學性能的影響［Ｊ］．精密成 形工程，2021，13（3）：143-147．

［7］陳素明，胡生雙，張　穎，等．退火工藝對增材制造TC18鈦合金力學性能和組織的影響［Ｊ］． 金屬熱處理，2020，45（8）：142-146．

［8］張　樂，劉瑩瑩，薛希豪，等．顯微組織對TC18合金裂紋擴展速率的影響［Ｊ］．稀有金屬， 2018，42（6）：594-600．

［9］張明玉，運新兵，伏洪旺．熱處理冷卻方式對TC10鈦合金組織與性能的影響［Ｊ］．金屬熱處理 ，2022，47（8）：98-105．

［10］吳汐玥，陳志勇，程　超，等．熱處理對Ti65鈦合金板材的顯微組織、織構及拉伸性能的影響［ Ｊ］．材料研究學報，2019，33（10）：785-793．

［11］尹雁飛，賈蔚菊，李思蘭，等．雙重時效對TC29鈦合金顯微組織的影響［Ｊ］．稀有金屬材料與 工程，2019，48（9）：3　001-3　006．

［12］辛社偉，趙永慶．鈦合金固態相變的歸納與討論（Ⅵ）———阿爾法［Ｊ］．鈦工業進展，2013 ，30（4）：1-8．

［13］辛社偉．鈦合金固態相變的歸納與討論（Ⅴ）———相與相變談［Ｊ］．鈦工業進展，2013，30 （3）：12-15．

［14］王　琛，徐　棟，陳　力．熱處理對TC18鈦合金組織和力學性能的影響［Ｊ］．金屬熱處理， 2018，43（9）：186-190．

［15］ＸＵ　Ｊｉａｎｗｅｉ，ＺＥＮＧ　Ｗｅｉｄｏｎｇ，ＺＨＯＵ　Ｄａｄｉ，ｅｔ　Al．ＥVｏ ｌｕ-Tiｏｎ　ｏｆ　ｃｏｏｒｄｉｎａTiｏｎ　ｂｅｔｗｅｅｎαａｎｄβｐｈａｓｅｓ　ｆｏｒ　ｔｗ ｏ-ｐｈａｓｅ　Tiｔａｎｉｕｍ　Alｌｏｙ　ｄｕｒｉｎｇ　ｈｏｔ　ｗｏｒｋｉｎｇ［Ｊ］．Ｔｒａｎ ｓａｃ-Tiｏｎｓ　ｏｆ　ＮｏｎFeｒｒｏｕｓ　ＭｅｔAlｓ　Ｓｏｃｉｅｔｙ　ｏｆ　Ｃｈｉｎａ，2021 ，31（11）：3　428-3　438．

［16］ＬＥＩ　Ｌｅｉ，ＺＨＡＯ　Ｑｉｎｙａｎｇ，ＺＨＡＯ　Ｙｏｎｇｑｉｎｇ，ｅｔ　Al．Ｓｔ ｕｄｙｏｎ　ｔｈｅ　ｉｎｔｒｉｎｓｉｃ　ｆａｃｔｏｒｓ　ｄｅｔｅｒｍｉｎｉｎｇ　ｉｍｐａｃｔ　 ｔｏｕｇｈｎｅｓｓ　ｏｆTC21Alｌｏｙ［Ｊ］．ＭａｔｅｒｉAlｓ　ＣｈａｒａｃｔｅｒｉｚａTiｏｎ， 2021，177：111164．

［17］ＺＨＡＯ　Ｑｉｎｙａｎｇ，ＳＵＮ　Ｑｉａｏｙａｎ，ＸＩＮ　Ｓｈｅｗｅｉ，ｅｔ　Al． Ｈｉｇｈ-ｓｔｒｅｎｇｔｈ　Tiｔａｎｉｕｍ　Alｌｏｙｓ　ｆｏｒ　ａｅｒｏｓｐａｃｅ　ｅｎｇｉｎ ｅｅ-ｒｉｎｇ　ａｐｐｌｉｃａTiｏｎｓ：Ａ　ｒｅVｉｅｗ　ｏｎ　ｍｅｌTiｎｇ-ｆｏｒｇｉｎｇ　ｐ ｒｏｃｅｓｓ［Ｊ］．ＭａｔｅｒｉAlｓ　Ｓｃｉｅｎｃｅ　＆Ｅｎｇｉｎｅｅｒｉｎｇ　Ａ，2022，845 ：143260．

［18］張明玉，運新兵，伏洪旺．固溶時效處理對TC11鈦合金組織與沖擊性能的影響［Ｊ］．稀有金屬 材料與工程，2023，52（5）：1　759-1　766．

［19］董曉鋒，張明玉，周江山，等．熱處理對TC4ＥＬＩ鈦合金顯微組織與力學性能的影響［Ｊ］． 熱加工工藝，2022，51（24）：142-146．

［20］ＫＯＴＫＵＮＤＥ　Ｎ，ＫＲＩＳＨＮＡＭＵＲＴＨＹ　Ｈ　Ｎ，ＰＵＲＡＮ-ＩＫ　Ｐ，ｅｔ 　Al．ＭｉCrｏｓｔｒｕｃｔｕｒｅ　ｓｔｕｄｙ　ａｎｄ　ｃｏｎｓTiｔｕTiVｅ　Mo-ｄｅｌｉｎｇ　ｏ ｆ　Ti-6Al-4VAlｌｏｙ　ａｔ　ｅｌｅVａｔｅｄ　ｔｅｍｐｅｒａｔｕｒｅｓ［Ｊ］．ＭａｔｅｒｉAlｓ 　ａｎｄ　Ｄｅｓｉｇｎ，2014，54：96-103．
