隨著近年國家海洋資源開發及對外貿易日趨高漲，較好的抗海水腐蝕的機械裝置、艦船材料就特別需要，尤其是深海海水的強大壓力，需要設備結構強度高，否則會出現失效。而鈦合金具有比強度高、比韌性好、耐海水腐蝕等一系列優點，是一種較為優異的海洋工程材料，在軍用和民用設備上表現出較為良好的性能[1-2]。

TA5是一種全α型鈦合金，屬于中強合金，合金塑性較差，在初始熱加工階段極易產生開裂現象。但該合金具有優良的焊接性及耐腐蝕性，也是一種較為理想的海水環境下的結構材料，已被廣泛應用于船舶制造業的各類機械部件[3-5]。由于該合金為全α型鈦合金，熱處理工藝對改善合金塑性不明顯，同時國內船用合金近年來用量才逐步增加，所以，關于這方面的研究文獻較少。因此，研究溫度對徑向鍛造棒材的組織和性能的影響尤為必要和迫切。

1、試驗材料及方法

1.1試驗材料

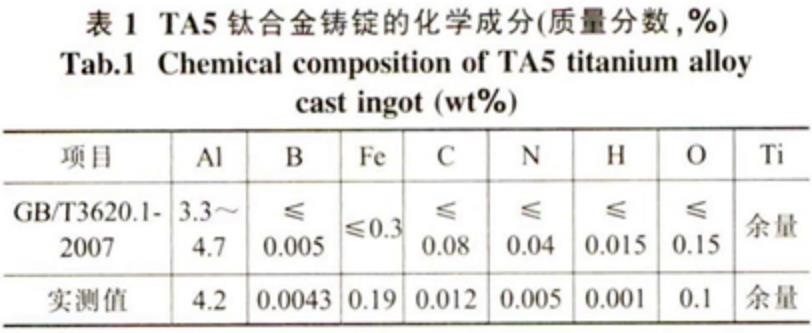

試驗鑄錠選用優質的0級小顆粒海綿鈦、鋁豆、確粉和鈦鐵合金，主元素按照中偏上配料，氧元素按照0.08wt%配料。采用OAS自動混布料系統混料，分三次布料，然后進行電極壓制，經過三次VAR真空自耗電弧熔煉，保證真空度1Pa以下。最終制成2t直徑500mm的TA5鑄錠，化學成分的標準值及實測值見表1。采用金相法測試其相變點為（995+5）℃。

1.2試驗方法

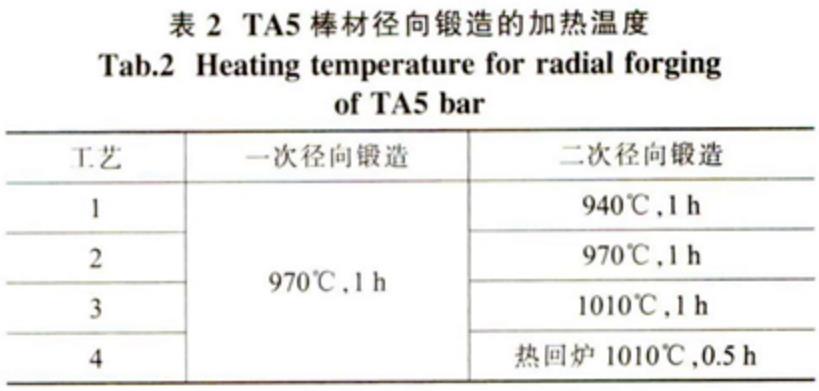

本文鍛造的TA5棒材主要分為兩個階段：第一階段采用16MN快鍛機進行開壞和中間鍛造，經過多火次敏拔鍛造，最后鍛造成φ120mm徑向鍛造壞料：第二階段是兩次徑向鍛造，第一次徑向鍛造加熱溫度970℃，保溫60min，從φ120mm的棒材經過多道次徑向鍛造至φ70mm，第二次徑向鍛造至φ46mm，分別設計了四種加熱方案，具體方案見表2。方案12.3均一次徑向鍛造完成后，冷卻至室溫后，再進行第二次加熱鍛造，鍛后空冷：方案4為第一次徑向鍛造完成后，直接進行第二次加熱鍛造，鍛后空冷。鍛造設備采用16MN快速液壓鍛造機和SXP-13徑向鍛造機。加熱設備為3級精度要求的箱式電阻爐。熱處理設備為2級精度的箱式電阻爐。

四種工藝下鍛造后的棒材經過700℃，60min再結晶退火后，空冷，然后在棒材1/2半徑處切取樣壞，按照GB/T228《金屬材料室溫拉伸試驗法》標準加工試樣，并進行拉伸試驗，拉伸試樣標距部分直徑φ5mm、長25mm。按照GB/T5168《α-β鈦合金高低倍組織檢驗方法》標準要求進行制樣及微觀組織檢測。沖擊試樣采用標準V形缺口試樣。采用INSTRON4505萬能試驗機測定所取試樣的拉伸性能，LeicaMM-6金相顯微鏡觀察材料的顯微組織，按照GB/T5193-2007《鈦及鈦合金加工產品超聲波探傷方法》進行無損檢測。

2、試驗結果與討論

2.1不同工藝對棒材組織的影響

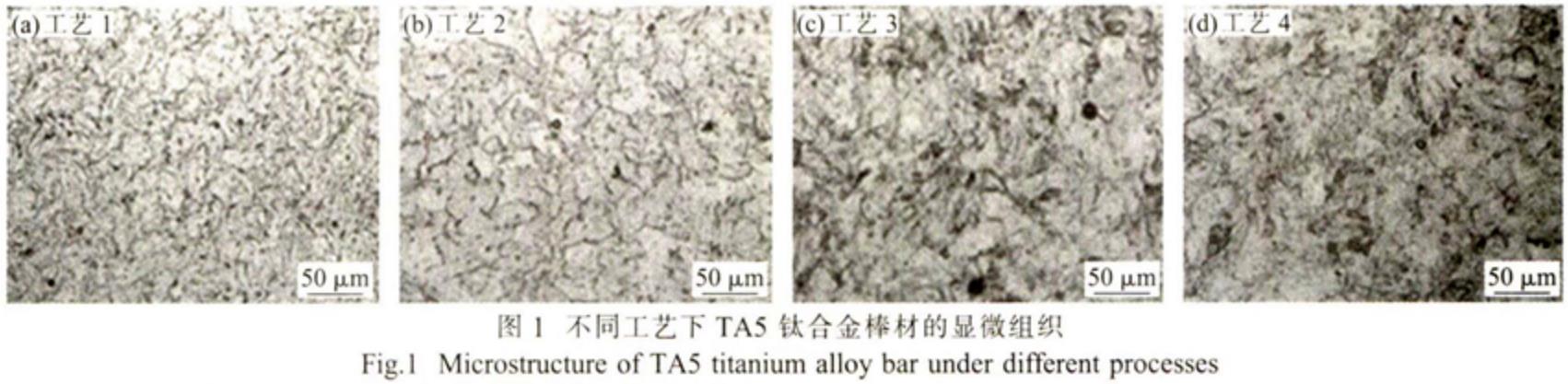

圖1是TA5鈦合金二次徑向鍛后棒材的顯微組織，其均是兩相區加工組織。由圖1（a）、（b）可以看出，兩次加熱溫度均在相變點以下的顯微組織是較為均勻細小的等軸α組織，初生α尺寸基本小于45um。但從二次徑向鍛造溫度為1010℃的圖1（c）、（d）兩張圖則明顯可以看出，圖中有很少的等軸α，局部區域有塊狀和條狀α。

從圖中也可以看到，圖1（d）中晶粒細化程度要好于圖1（C）的，由于熱回爐高溫區加熱時間相對要短，鈦臺金在相變點以上加熱晶粒會急劇長大。所以要得到均勻細小的等軸組織，成品鍛造溫度最好選擇在相變點以下。

2.2不同工藝對棒材拉伸性能的影響

從表3中測試數值可以明顯看出，在兩相區鍛造的工藝1和2，工藝1的強度明顯要高于工藝2約40MPa，且滿足技術協議中屈服強度要求，工藝2未達到要求。工藝2的伸長率明顯高于工藝1。由此可以看出，細小的晶粒對鈦合金的強度具有較好的貢獻作用，要得到較穩定的性能就需要具有較為均勻的組織。

但從四種工藝得到的室溫性能分析，只有工藝3和4，滿足技術協議要求。工藝1和2，伸長率明顯低于要求，且工藝2屈服強度也不合格。而工藝4和3相比，抗拉強度要高出9% 左右、屈服強度高出6% 左右，但兩種工藝的伸長率卻相差將近10%。四種工藝只有工藝3和4,完全滿足技術協議要求。

同時分析四種工藝得到的室溫拉伸性能數據，可以看出工藝2、3、4,得到的測試數值穩定性要好于工藝1。結合圖1和表3對比分析，高溫鍛造得到的鈦合金棒材組織穩定性和性能穩定性要好。

2.3不同工藝對棒材沖擊性能的影響

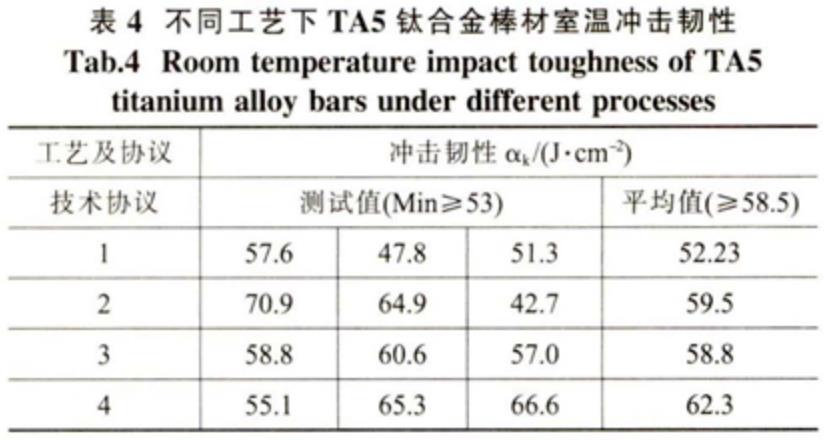

表4為TA5鈦合金室溫沖擊韌性的測試值及平均值。沖擊韌性平均值符臺技術協議要求的只有工藝2、3、4，但工藝2中測試值中最小值為42.7J/cm²，遠小于協議要求的53J/cm²，未能滿足技術協議要求；工藝4的沖擊韌性最高平均值達到62.3J/cm²，高出要求6% 。工藝3的沖擊韌性平均值58.8J/cm²略高于技術協議要求的58.5J/cm²。從表4中的數據分析可知，只有工藝3和4得到的棒材室溫沖擊韌性完全達到技術協議要求。

結合圖1中顯微組織分析可知，圖1（c）、（d)中的初生α含量要明顯少于圖1（a)、（b),初生α含量的減少，使得裂紋萌生源減少，條狀α和初生α交錯在一起，將會不斷改變裂紋擴展方向，從而使裂紋路徑更加曲折，因而沖擊韌性好[6-7]。這也與表4中沖擊韌性數值變化基本一致。

2.4不同工藝對棒材探傷的影響

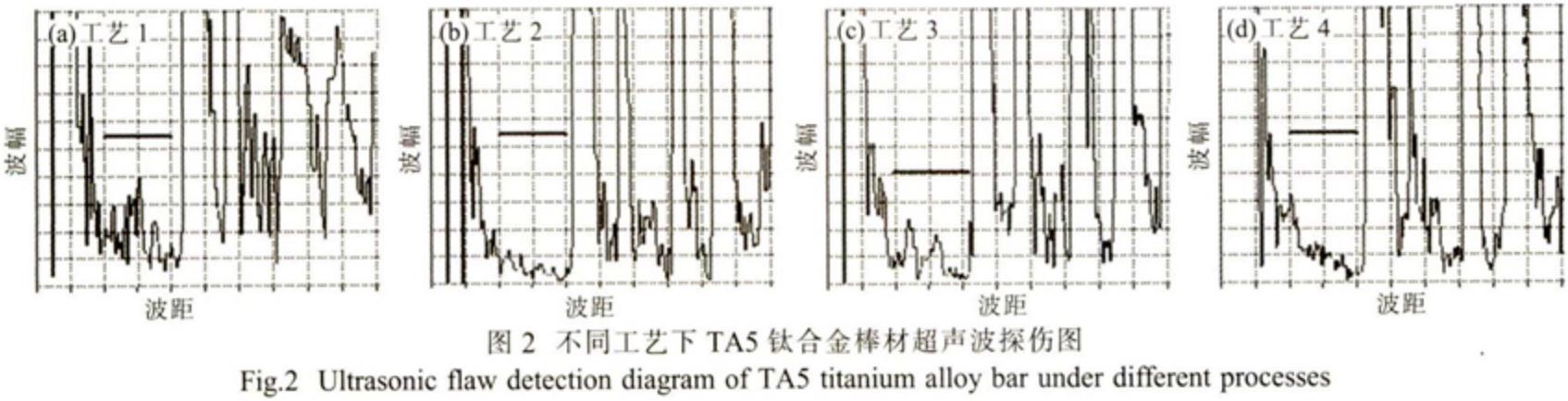

材料組織對雜波水平的影響是顯而易見的，采用超聲波無損檢測的方式，從雜波的高低就可以判斷出材料組織均勻性。因為聲波在棒材探傷時，棒材中間存在障礙物時，將會影響波形，而在均勻介質中傳播不會產生反射，就不會出現雜波。圖2為四種工藝方案得到的棒材探傷波形圖（1.2mm平底孔，2.5MHz探頭檢測）。由圖2中顯示的探傷波形圖可以看出，四種工藝下棒材探傷均滿足GB/T5193-2007標準中A1級探傷要求。

結合圖2分析可知，圖2（b）、（d）雜波相對低一些，雜波高度基本在10% 左右，且波形起伏平穩；圖2（C）中的雜波高度基本在10% ～20% ，波形中有兩個波峰；而圖2（a）中顯示的雜波最高，達到30% 左右，且波形起伏變動比較大。從四種工藝分析，只有工藝1的二次加熱溫度最低，其它工藝加熱要比工藝1的高30～70℃。同時結合圖1顯微組織看，四種工藝下棒材組織均為等軸組織，均勻性相對好一些的是圖1（b）、（d）。由此可得，相同組織下，均勻性好的材料探傷雜波水平要低一些。

3、 結論

（1）TA 5鈦合金棒材徑向鍛造，提高鍛造溫度有利于提高TA5鈦合金棒材的組織均勻性,也降低了初生α含量，有利于提高室溫沖擊韌性。近β區鍛造有利于提高TA5鈦臺金棒材室溫拉伸強度、伸長率及沖擊韌性。

（2）組織相對較為均勻的鈦合金棒材，探傷雜波水平會低一些。

參考文獻：

[1]趙永慶，我國創新研制的主要船用鈦合金及其應用[]，中國材料進展20147）：398-404

[2]沈立華，朱寶輝，馬超，等，熱處理工藝對TA5鈦合金棒材顯微組織及性能的影響[]．鈦工業進展，2014(2）:20-23.

[3] 稀有金屬材料加工手冊[M].北京：冶金工業出版社,985:49-87.

[4]廖強，謝文龍，曲恒磊，等.熱軋溫度對TA5-A鈦合金板材組織及拉伸性能的影響[].熱加工工藝012,41(16):50-52.

[5]黃先明，謝文龍，王瑞琴，等，海洋工程用TA5-A鈦合金中厚板材研究[.熱加工工藝,2017,46(5):163-165.

[6]周義剛，曾衛東，李曉芹，等．鈦合金高溫形變強韌化機理金屬學報，1999,3（1):45-48.

[7]都海剛，檀雯，岳旭，等，退火溫度對TC4鈦合金薄壁環材沖擊韌性的影響[]，科技創新與應用，2017（20):62-63.

[8]李華，馬英杰，邱建科等.TC4鈦合金顯微組織對超聲波探傷雜波水平的影響[]．稀有金屬材料與工程，2013.42(9):1859-1863.

[9]董長升，韓澤龍，趙喜明，等．航空葉片用TC11合金棒材顯微組織對超聲波探傷雜波水平的影響．金屬學報，2002,38（Z1）:667-66
