前言

鉭被譽為耐蝕性最好的金屬，除氫氟酸外不被其他酸侵蝕，且熔點高達2996 ℃，富有延展性，熱膨脹系數小，是典型的難熔金屬之一，在超導、芯片、航空航天、化工、原子能、醫療器械等尖端技術領域具有不可替代的作用。鉭及鉭合金的典型應用有：航空發動機或燃氣輪機中的葉片、燃燒室耐熱管道、耐熱器件等，對撞機中的超導零部件、腔體，石油化工領域的耐蝕容器、管道，原子能工業中的中子防護板、核島外殼、快中子反應堆控制材料，芯片行業的濺射靶材，醫學上的人工骨材料、各類支架等，是一種重要的戰略物資[1-2] 。

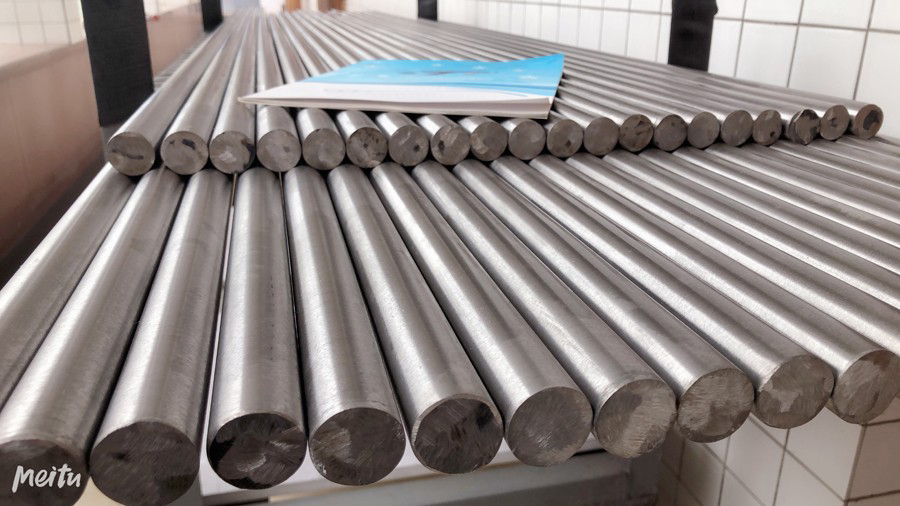

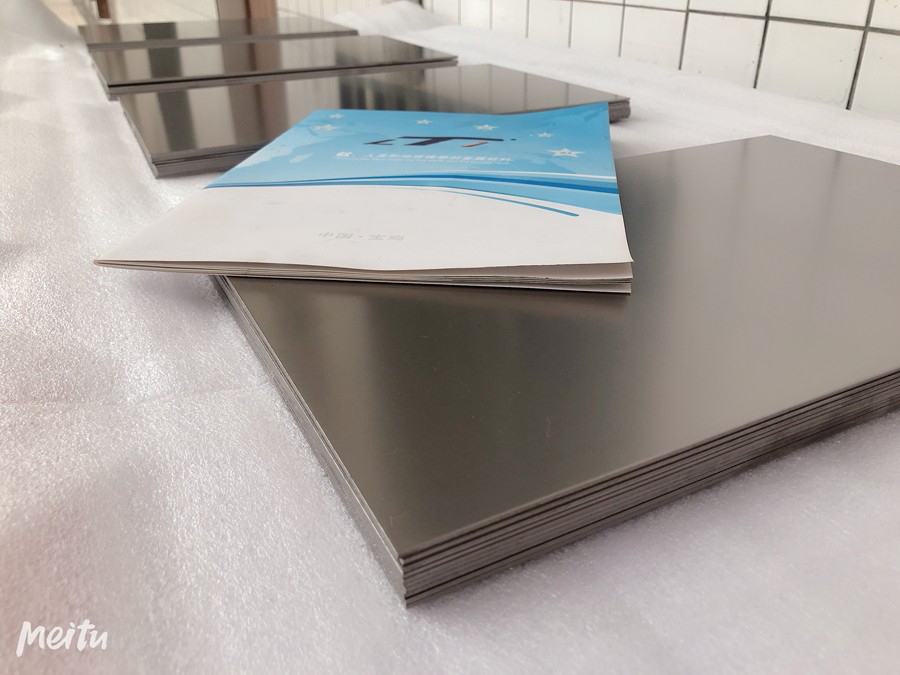

在尖端工程上，高可靠、免維護、長壽命零部件的需求與日俱增，用鉭及其合金替代部分材料已成歷史必然。工程應用中的鉭通常作為關鍵功能件發揮作用，而功能件尤其是復雜結構功能件的生產往往需要經過焊接加工。鉭的焊接面臨三個關鍵技術難點：一是鉭材熔點高，焊接難度大[3]；二是鉭棒、鉭板、鉭片等鉭材一般應用在強酸、超高溫等極端環境中，對焊縫質量要求極高[4]；三是鉭在高溫狀態下極易與空氣中的氧、氮反應，形成鉭化合物脆化焊縫。因此，要得到可靠的鉭焊縫極其困難。

國外少數核工業、航天工業發達的國家已掌握了鉭的焊接技術，在焊接工藝、焊縫成形理論、焊接有限元模擬、焊縫組織/ 成分、腐蝕行為、工業化應用等方面取得了一定的成果 [1] 。相比較而言，國內鉭的研究起步晚、研究機構少，僅個別科研院所開展了鉭的焊接實驗，且缺乏系統的理論研究。

文中綜述了國內外研究機構在鉭的焊接方面的最新研究進展，為國內特種焊接研究人員開展鉭及其他難熔金屬焊接提供參考。

1、鉭的焊接研究進展

美國、德國、法國、俄羅斯等工業、軍工業發達的國家均開展了鉭金屬焊接研究，尤其是美國對鉭金屬的研究起步早、深入、全面。目前，國際上鉭的焊接研究主要集中在焊接工藝研究、焊接有限元分析、焊縫腐蝕和成形機理研究等方面，通過系統的組織性能表征評價焊縫質量，進而改進焊接工藝獲得高質量焊縫，相關技術應用于航天、化工裝備等領域。我國在鉭焊接方面的研究集中在鉭功能件的制備生產方面。

1.1　焊接熱源及其焊接工藝研究

目前國際上主要的鉭焊接方法包括鎢極惰性氣體保護焊、激光焊、電子束焊、爆炸焊等，由于熱影響區組織調控的需求，高能量密度的激光焊、電子束焊成為目前主流的焊接方法；鎢極惰性氣體保護焊由于在高溫階段升溫速度慢、易形成粗大的熱影響區組織，作為第一代熱源已逐步被替代；爆炸焊則主要用于制備鉭復合板材。美國、德國等主要的鉭焊接研究國家對其焊接工藝開展了較為深入的研究。

美國國家宇航局早在 1973年就采用鎢極惰性氣體保護焊方法，在鉭材焊接領域取得了重大進展，在氦氣保護下焊接鉭板熔深達9.52mm，并開展了大量力學性能測試，形成了 93 頁技術文件[5] 。但遺憾的是，弧焊在高溫區時升溫速度慢、加熱時間長，極易造成焊縫晶粒粗大、內應力較高等問題，因此利用該技術得到的焊縫難以避免地存在熱裂紋缺陷。

為緩解熱裂紋問題，美國科研人員在鉭的弧焊焊接工藝方面開展了一系列的研究，如電弧電磁振蕩和電流脈沖對鉭片焊縫組織影響規律的研究[6] 、表面硅化物涂層對焊縫性能影響規律的研究[7] 等，一定程度上改善了熱裂紋缺陷的發生。

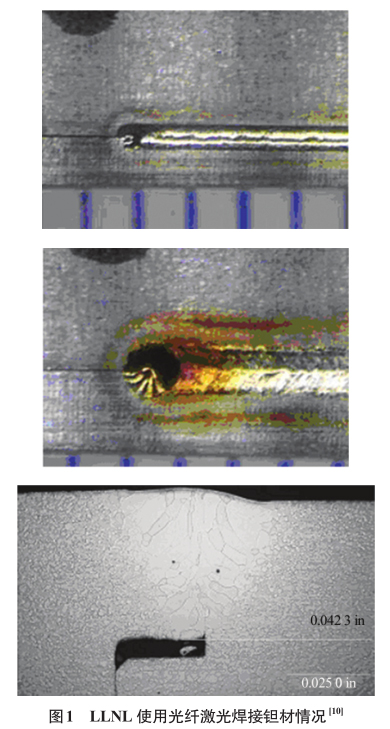

顯然，弧焊并不是鉭的理想熱源，隨著激光技術的發展，美國國家能源局勞倫斯利弗莫爾國家實驗室（lawrence livermore national laboratory，LLNL）在1985 年首次將激光焊接應用于鉭的焊接[8] ，打開了激光焊接鉭及其合金的大門。在接下來的 30 年中，激光焊接成為鉭焊接的主流方法。美國相關研究機構的激光焊接設備由固體激光器升級為光纖激光器[9] ，激光功率由最初的 400 W 提升至 6 kW [10] ，并在焊接工藝方面開展了大量研究[10-12] ，相關成果應用于航天器件、武器裝備的生產與修復[9] ，部分焊接效果如圖 1 所示。法國鉭焊接研究機構也采用了激光焊接路線，應用于鉭- 鉭[13] 、鉭- 鈦 [14]等同種、異種金屬焊接，獲得了高質量焊縫。

與美國、法國等以激光作為主流焊接熱源不同的是，德國采用電子束焊焊接鉭及其合金，其研究主要集中在鉭泰克（Tantec）、世泰科（H.C.Starck）等企業中，專注于鉭的換熱器、管道、容器等化工裝備的整體加工制造，研究內容涵蓋焊接工藝、鉭焊縫腐蝕行為、耐蝕性等方面[15] ，其商用產品已經占據市場主導地位；俄羅斯則采用爆炸焊的方法制備鉭復合材料，在 2016 年制備出銅- 鉭、銅- 鈦復合板，并研究了結合界面的形貌及爆炸焊工藝規律[16] 。

中國經濟的飛速發展為我國鉭鈮研究機構、企業奠定了堅實的經濟基礎，國內焊接裝備水平達到行業先進水平[17] 。國內鉭的焊接方法囊括了氬弧焊[18-22] 、電子束焊 [23-28] 、激光焊 [29-30] 、爆炸焊 [31]等，與國際主流焊接方法一致；但國內鉭焊接研究的重點在攻克具體焊接焊接工藝、解決鉭功能件具體生產制備技術方面[18-19，23-24]；部分科研院所如哈爾濱工業大學、北京工業大學等的研究重點在焊縫的組織、性能表征等方面[25-27，30] 。

綜上所述，鉭焊接熱源的更新緊跟焊接裝備發展的腳步，歷經鎢極惰性氣體保護焊、固體激光/光纖激光焊、電子束焊、爆炸焊、等離子弧焊等，向高能量密度、短焊接流程的趨勢發展；焊接工藝的研究圍繞所采用焊接方法所涉及的參數開展，基于焊縫力學性能、組織形貌、成分變化等對焊縫質量進行評價，進而改進焊接工藝及其附加調控措施。

1.2　焊接數值模擬及焊縫材料計算

隨著計算機及軟件技術的發展，數值分析、材料計算對于預測焊接工藝、焊縫成形機理、組織變化規律的作用逐步提高。1980年，美國相關研究機構已經將有限元模擬應用于預測氬弧焊焊接鉭板時的溫度，建立了焊接溫度場的二維模型，并通過焊接實驗進行了驗證[32-33] 。

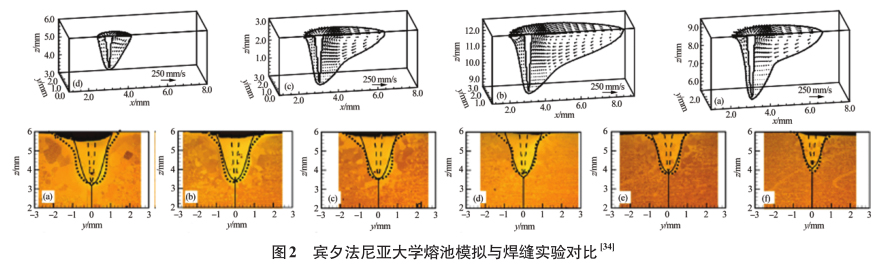

隨后，焊接有限元模擬的作用被進一步發掘，被用于預測溫度場、應力場、熔池流場、焊縫形狀等，如法國大學科技學院激光和材料實驗室通過建立激光點焊焊接有限元模型并與實驗結果相結合，闡明了鉭焊接過程中縮孔的產生機理[13]；賓夕法尼亞大學通過建立鉭的激光焊接熔池模型，準確預測出激光焊接熔池形狀[34] ，并與實驗結果相印證，驗證情況如圖 2 所示。

更進一步的，材料計算被用于探索焊縫成形機理，如 2009年美國橡樹嶺國家實驗室基于Fact Sage熱力學數據庫分析鉭焊縫組織的熱力學穩定性，進而闡明焊縫凝固過程中的有利相，其計算結果被透射電鏡分析結果所驗證[35] 。

我國在鉭的焊接有限元模擬、材料計算方面的研究較為薄弱，公開資料表明，僅有個別研究人員采用ANSYS 軟件對鉭鎢合金等離子弧焊的溫度場進行了數值分析[36] 。

綜上所述，焊接有限元模擬對于焊接過程中所涉及到的各種場及多場耦合作用機制具有較好的預測作用，能夠準確反映焊接變量變化趨勢、指導焊接工藝的改進；而材料計算主要用于研究焊縫組織演變規律、焊縫成形機理。

1.3　焊縫破壞機制研究

鉭焊縫一般服役于強酸、高溫等嚴苛環境，焊縫極易發生破壞，開展焊縫破壞機制研究對于改善焊縫質量具有重要的指導意義。

目前國內外鉭焊縫破壞機制研究主要集中在腐蝕行為研究、裂紋擴展機制研究等方面。如美國金屬學會 2007 年出版的《Corrosion of weldments》[37] ，將鉭焊縫腐蝕行為單列一節進行介紹，彌補了美國鉭焊縫腐蝕行為研究匱乏的情況；2013 年，美國美敦力能源與部件中心對鉭- 鈦合金焊縫裂紋產生機理開展研究，闡明鉭- 鈦焊縫裂紋是由氫應力裂紋機制產生的[38]；德國世泰科采用酸、堿等多種環境對純鉭、Ta-2.5%W 合金等的焊縫開展了腐蝕實驗研究[39]等；而鉭焊縫在高溫狀態下的破壞機制尚無公開的文獻。

2、存在的問題

通過文獻調研可以發現，美國對鉭的焊接研究比較全面、自成體系，焊裝裝備歷經鎢極惰性氣體保護焊、固體激光焊、光纖激光焊等，研究內容涵蓋焊接工藝研究，焊縫組織/性能表征、腐蝕行為、焊接有限元模擬、焊縫成形機制、缺陷形成機理研究等，其相關研究成果應用于航空航天、原子能、醫療器械等工程領域。

與美國相比，雖然中國鉭鈮骨干企業經過20年的飛速發展，但在鉭鈮焊接研究領域，其研究主體為國有鉭鈮生產企業及其配套的研發體系，偏向應用研究的定位決定了其研究主要面向于解決具體的生產技術難題，也因此凸顯基礎研究薄弱、研究深度不足等問題。尤其是焊縫成形機理研究、焊縫組織調控方法、有限元分析等方面幾乎處于空白階段，尚需大量深入的理論研究突破技術壁壘。我國鉭鈮焊接領域現階段存在的主要問題為：

（1）焊縫破壞機制研究極度匱乏，導致難以確定研究重點。對鉭焊縫服役環境及其相對應的破壞機制缺乏系統的研究，如高溫、高腐蝕、核輻射環境下的高溫組織演變機制、腐蝕行為、輻照效應等，這些研究內容直接決定著鉭零部件服役壽命。

（2）焊縫成形機理研究較為匱乏，如氣氛保護狀態下熔池- 氣氛界面反應機制、焊縫組織調控機制、真空狀態下焊縫成形機理及其組織演變規律等，制約了鉭鈮企業進入高附加值的電子、加工材、高端裝備制造領域。

（3）鉭及其合金的基礎研究較為薄弱，造成對鉭的應用領域、應用場景認識不清晰，從而難以把握鉭焊接的研究方向、研究難點、研究重點，這也進一步限制了鉭在工業中的應用范圍。

雖然在基礎研究方面，我國與部分發達國家的差距較為明顯，但值得肯定的是，目前國內鉭的焊接裝備水平已達到國際先進水平，焊接方法與國外主流的焊接方法一致。

3、發展趨勢

與國內情況截然不同的是，部分發達國家如美國、德國等，將鉭及其合金用于航空、航天、武器裝備、核電、發動機、化工裝備等具體場景，并根據服役環境開展一系列系統的研究，涵蓋焊接工藝、焊縫組織成分、力學性能、有限元模擬、腐蝕行為等；焊接裝備歷經氬/ 氦弧焊、爆炸焊、電子束焊、激光焊等，連續性、傳承性較強。經過文獻調研國外發展歷程表明，目前鉭焊接的主要發展趨勢為：

（1）基于數值分析的鉭焊縫組織調控方法、焊接工藝研究和焊縫成形機理研究。建立準確的分析模型仿真高難度的焊接實驗，進而指導焊縫組織的調控及焊接工藝的調整；通過材料計算分析焊縫組織演變規律進而闡明焊縫成形機理。

（2）焊縫組織與性能表征之間的內在聯系研究。鉭焊縫晶粒的微觀組織與焊縫電化學性能、力學性能密切相關，獲得高可靠性焊縫的關鍵在于有效的焊縫組織調控。

（3）鉭焊縫的破壞機制研究。目前，國內外在鉭焊縫損壞機制方面的研究均較為薄弱，而鉭服役于高溫、強腐蝕環境下，鉭焊縫的損壞機制研究能夠有效指導焊接工藝改進和組織調控，是鉭焊接研究的主要方向之一。

（4）焊接裝備趨勢：焊接熱源向能量密度更高的裝備發展，激光焊、電子束焊成為目前鉭的理想焊接熱源。

4、結論

綜上所述，鉭及其合金在航空、航天、武器裝備、原子能、化工裝備等領域具有重要的應用價值，但鉭的焊接限制了復雜結構零部件的加工制造，如何獲得高質量、高可靠的鉭焊縫是該領域亟需解決的技術瓶頸。

國內外研究人員在鉭的焊接領域開展了大量研究，采用鎢極惰性氣體保護焊、爆炸焊、電子束焊、激光焊等方法實現鉭材連接，研究內容涵蓋了焊接工藝、焊縫組織/ 成分、力學性能、有限元模擬、腐蝕行為等方面。近 50 年的研究歷程表明，高能量密度的焊接熱源如電子束焊、激光焊更適合焊接鉭及其合金；另外，借助數值模擬、材料計算方法能夠有 效指導焊縫組織的調控及焊接工藝的調整。隨著研究的深入，下一步鉭焊接研究的主要方向和有效途徑是圍繞具體服役環境分析焊縫的破壞機制，進而研究相應的組織調控機理，獲得高質量焊縫。

參考文獻：

[1]ROWE C E D. The use of tantalum in the process industry[J].Journal of Minerals，Metals and Materials Society，1997，49（1）：26-28.

[2]HUNKELER F J. Properties of tantalum for applications inthe chemical process industry[M]. Refractory Metals and TheirIndustrial Applications. West Conshohocken，PA ：ASTMInternational，1984：28-49.

[3]DAANE. Welding Tantalum[J]. Review of ScientificInstruments，1952，23（5）：245-246.

[4]GIRARD K，JOUVARD J M，NAUDY P. Study of voluminaldefects observed in laser spot welding of tantalum[J]. Journal of Physics D，2000，33（21）：2815-2824.

[5]GOLD R E，KESTERSON R L. Study of gas tungsten arcwelding procedures for tantalum alloy T-111 (Ta-8W-2Hf)plate[R]. Machine Elements and Processes，19730019798.Pittsburgh，PA，United States ：Westinghouse AstronuclearLab，1973：93.

[6]SHARIR Y，PELLEG J，GRILL A. Effect of arc vibration andcurrent pulses on microstructure and mechanical properties ofTIG tantalum welds[J]. Metals Technology，1978，5（1）：190-196.

[7]WADSWORTH J，PACKER C M. Weld embrittlement ina silicide-coated tantalum alloy[J]. International Journal ofRefractory and Hard Metals，1983，2（4）：164-169.

[8]LINGENFELTER A C，ANGLIN C D. Laser welding of aberyllium/tantalum collimator[R]. NASA STI/Recon TechnicalReport A，UCRL-93032. CA，USA ：Lawrence LivermoreNational Lab，1985.

[9]OLDANI J J，WESTRICH C N. Laser weld repair of tantalumsheet[R]. NASA STI/Recon Technical Report A，UCRL-JC-110669. CA，USA：Lawrence Livermore National Lab，1992.

[10]ELMER J，PONG R. Development of Fiber Laser WeldParameters for Stainless Steel and Refractory Metals[R].NASA STI/Recon Technical Report A，LLNL-TR-413222.

[11]CA，USA：Lawrence Livermore National Lab，2009.PALMER T A，ELMER J W，PONG R，et al. Weldingstainless steels and refractory metals using diode-pumpedcontinuous wave Nd ：YAG lasers[R]. NASA STI/ReconTechnical Report A，UCRL-TR-206885. CA，USA ：Lawrence Livermore National Lab，2004.

[12]PALMER T，ELMER J，PONG R，et al. Welding ofVanadium，Tantalum，304L and 21-6-9 Stainless Steels，andTitanium Alloys at Lawrence Livermore National Laboratoryusing a Fiber Delivered 2.2 kW Diode Pumped CW Nd：YAGLaser[R]. NASA STI/Recon Technical Report A, UCRL-TR-206885. CA，USA：Lawrence Livermore National Lab，2006.

[13]GIRARD K，JOUVARD J M，NAUDY P. Study of voluminaldefects observed in laser spot welding of tantalum[J]. Journalof Physics D：Applied Physics，2000，33（21）：2815-2824.

[14]GREVEY D，VIGNAL V，BENDAOUD I，et al. Microstru-ctural and micro-electrochemical study of a tantalum-titanium weld interface[J]. Materials & Design，2015（87）：974-985.

[15]AIMONE P，HINSHAW E. Tantalum materials in the CPIfor the next millennium[C]//NACE-International CorrosionConference Series. Newtown，MA：H.C.Strack Inc，2001.

[16]MALIUTINA I N, BATAEV A A, BATAEV I A，et al.Explosive welding of titanium with stainless steel usingbronze ：Tantalum as interlayer[C]//2014 9th InternationalForum on Strategic Technology (IFOST). Cox's Bazar，Bangladesh：IEEE，2014：436-439.

[17]郭青蔚，王肇信. 現代鈮鉭冶金[M]. 北京：冶金工業出版社，2009.

[18]丁旭. 高鎢含量鉭合金氬弧焊接工藝研究[J]. 西安文理學院學報（自然科學版），2010，13（4）：61-63.

[19]張科，鄭晶，吳憲吉，等. 薄壁鈦管與鉭/ 鈦薄板疊層的焊接研究[J]. 焊接技術，2014，43（11）：36-38.

[20]周方明，錢乙余，姜澤東，等. 工藝參數對鉭薄板小間隙TIG 對接焊熔池的影響[J]. 焊接學報，2005，26（12）：43-46.

[21]周方明，錢乙余. 鉭薄板TIG 氦弧點焊熔池的動態測定與分析[J]. 現代制造工程，2005（增刊 1）：106-107.

[22]張景，周方明，譚一炯，等. 鉭薄壁管焊接成形前期開口間隙場計算的有限元模型[J]. 華東船舶工業學院學報（自然科學版），2005，19（4）：82-85.

[23]王暉，張小明，白潤，等. 高鎢鉭合金的動態力學性能研究現狀[J]. 中國鎢業，2018，33（3）：57-60.

[24]王峰，王暉，梁靜，等. TaW12 合金加工態電子束焊縫的力學性能研究[J]. 稀有金屬與硬質合金，2016，44（2）：22-25.

[25]陳國慶，張秉剛，吳雙輝，等. TC4/Ta-W 合金異種金屬電子束焊接[J]. 焊接學報，2011，32（8）：21-24.

[26]CHEN G Q，ZHANG B G，ZHUANG Y，et al. Microstructure and properties of electron beam welded tantalum-to-stainless steel joints[J]. Rare Metal Materials and Engineering，2013，42（5）：914-918.

[27]趙宇星. 鉭與因瓦合金電子束焊接接頭組織及工藝研究[D]. 黑龍江：哈爾濱工業大學，2014.

[28]ZHOU X W，HUANG Y D，HAO K，et al. Cracking indissimilar laser welding of tantalum to molybdenum[J]. Optics& Laser Technology，2018（102）：54-59.

[29]李格妮. 鉭材激光焊接工藝試驗研究[J]. 山東工業技術，2018（23）：13.

[30]季良，楊武雄，肖榮詩. 金屬鉭箔十字交叉激光微點焊工藝研究[J]. 應用激光，2013，33（6）：601-605.

[31]樊科社，李平倉，吳江濤，等. 爆炸焊接法制備大面積鉭/鋯/ 鈦/ 鋼四層復合板[J]. 兵器裝備工程學報，2017，38（7）：148-151.

[32]SHARIR Y，GRILL A，PELLEG J. Computation oftemperatures in thin tantalum sheet welding[J]. Metallurgical Transactions B，1980，11（2）：257-265.

[33]GRILL A. Effect of current pulses on the temperature distribution and microstructure in TIG tantalum welds[J].Metallurgical Transactions B，1981，12（1）：187-192.

[34]RAI R，ELMER J W，PALMER T，et al. Heat transfer andfluid flow during keyhole mode laser welding of tantalum，Ti-6Al-4V，304L stainless steel and vanadium[J]. Journal ofPhysics D：Applied physics，2007，40（18）：5753-5766.

[35]MODDEMAN W E，BARKLAY C D，BIRKBECK J C，et al. Thermodynamic Prediction of Compositional PhasesConfirmed by Transmission Electron Microscopy onTantalum-Based Alloy Weldments[J] AIP ConferenceProceedings，2007，880（1）：229-233.

[36]周浪. 鉭鎢合金薄板微束等離子弧焊數值模擬與實驗研究[D]. 湖北：武漢理工大學，2017.

[37]DAVIS J R. Corrosion of weldments[M]. Ohis ：ASM Int-ernational，2006.

[38]HOSSICK-SCHOTT J，REITERER M，HEFFELFINGER J，et al. Latent cracking of tantalum-titanium welds due to hydrogen embrittlement[J]. JOM，2013，65（5）：625-629.

[39]PUSHKIN M S，INOZEMTSEV A V，GREENBERG B，etal. Quasi-wave shape of an interface upon explosion welding(copper-tantalum，copper-titanium)[J]. Bulletin of TheRussian Academy of Sciences：Physics，2016，80（10）：1273-1278.
